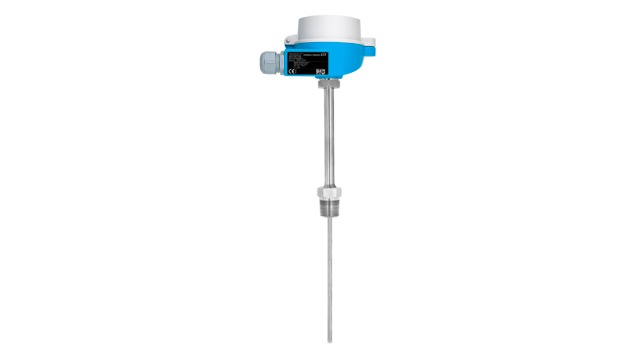

德國E+H Omnigrad S TC88模塊化溫度計
德國E+H Omnigrad S TC88模塊化溫度計配置靈活、堅固耐用的溫度計適合幾乎所有行業應用，特別是食品化工行業。頭部選裝變送器的設備兼容所有通用通信協議，可即裝即用，與直接連線的傳感器相比，增強了測量精確度和可靠性。多種過程連接、規格和材質提供了應用的靈活性。
優勢
模塊化設計，采用符合DIN EN 50446的標準接線盒和客戶指定的浸入長度，靈活性高
延伸頸采用配件壓緊連接，長度可調，適用不同護套管
危險場所使用的保護類型：本質安全型（Ex ia)，無火花型（Ex nA）
頭部變送器選擇容易：模擬輸出4至20 mA、HART®、PROFIBUS® PA或 FF現場總線
特征和規格：
測量原理 | 熱電偶 |
特點/應用 | 英標 |
模塊化溫度計 | |
應用廣泛 | |
可以在危險區中使用 | |
滿足高壓過程要求 | |
法蘭過程連接 | |
帶延長頸 | |
帶熱保護套管（金屬） | |
接線盒 | TA20A，鋁，螺紋蓋 |
TA20B，塑料，螺紋蓋 | |
TA20D，鋁，鉸鏈高蓋 | |
TA20J，不銹鋼，帶或不帶顯示屏 | |
TA20R，不銹鋼，機加工螺紋蓋 | |
TA20W，鋁，外殼蓋帶卡扣 | |
TA21E，鋁，螺紋蓋，帶鏈條 | |
TA30A，E+H，鋁，低蓋，帶/不帶顯示單元 | |
TA30D，E+H，鋁，高蓋 | |
熱保護套管 | 與熱保護套管配套使用 |
鎧裝芯子/探頭 | 礦物絕緣材料（MI），可彎曲 |
熱保護套管外徑 | Insert Diameter |
3,0 mm (0,12'') | |
6,0 mm (0,24'') | |
所需最大插入深度 | 最大30,000.00 mm (1.181.10'') |
熱保護套管材質 | 1.4404 (316L) |
1.4571 (316Ti) | |
Alloy 600合金 | |
可選帶涂層 | 未設置 |
過程連接 | 公螺紋： |
G1/2" | |
NPT1/2" | |
M14x1.5 | |
M18x1.5 | |
熱保護套管末端類型 | 直管型 |
表面光潔度Ra | 0.8 μm (31.5 μin.) |
工作溫度范圍 | K型： |
-40...1.100 °C | |
(-40...2.012 °F) | |
J型： | |
-40...750 °C | |
(-40...1.382 °F) | |
最大過程壓力（靜壓） | 20 °C時：500 bar (7.252 psi) |
測量精度 | Cl. 1，符合IEC 60584標準 |
響應時間 | 取決于設置 |
t50 = 1 s | |
t90 = 2 s | |
模塊化溫度變送器 | 是（4 … 20 mA；HART；PROFIBUS PA；FOUNDATION FIELDBUS） |
防爆認證 | ATEX II |
NEPSI | |
IECEx | |
NEPSI | |
證書 | Gost認證 |
SIL（僅針對變送器） |
