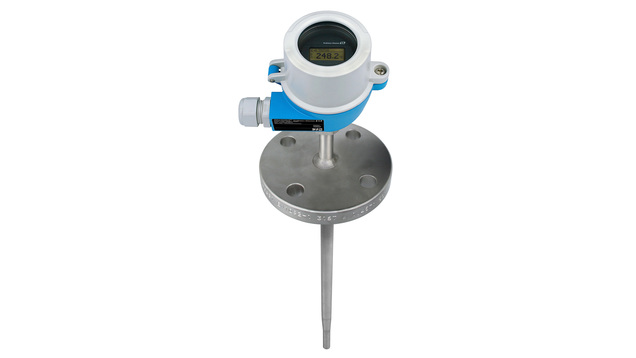

德國E+H Omnigrad M TC13模塊式熱電偶溫度計
德國E+H Omnigrad M TC13模塊式熱電偶溫度計高度模塊化、堅固耐用的溫度計適合幾乎所有行業應用。頭部選裝變送器的設備兼容所有通用通信協議，可即裝即用，與直接連線的傳感器相比，增強了測量精確度和可靠性。多種過程連接、規格和材質提供了應用的靈活性。
優勢
模塊化設計，采用符合DIN EN 50446的標準接線盒和客戶指定的浸入長度，靈活性高
芯子兼容性高，設計符合DIN 43772標準
延伸頸防止頭部變送器過熱
短錐/錐形端部，加快反應時間
危險場所使用的保護類型：本質安全型（Ex ia)，無火花型（Ex nA）
頭部變送器選擇容易：模擬輸出4至20 mA、HART®、PROFIBUS® PA或 FF現場總線
特征和規格：
測量原理 | 熱電偶 |
特點/應用 | 英標 |
模塊化溫度儀表 | |
應用廣泛 | |
可以在危險區中使用 | |
卡套螺紋過程連接 | |
無延長頸 | |
帶熱保護套管（金屬） | |
接線盒 | TA20A，鋁，螺紋蓋 |
TA20B，塑料，螺紋蓋 | |
TA20D，鋁，鉸鏈高蓋 | |
TA20J，不銹鋼，帶或不帶顯示屏 | |
TA20R，不銹鋼，機加工螺紋蓋 | |
TA20W，鋁，外殼蓋帶卡扣 | |
TA21E，鋁，螺紋蓋，帶鏈條 | |
TA30A，E+H，鋁，低蓋，帶/不帶顯示單元 | |
TA30D，E+H，鋁，高蓋 | |
熱保護套管 | 焊接保護管 |
鎧裝芯子/探頭 | 礦物絕緣材料（MI），可彎曲 |
熱保護套管外徑 | 9.0 mm (0.35'') |
11.0 mm (0.43'') | |
12.0 mm (0.47'') | |
所需最大插入深度 | 最大10,000.00 mm (393.70'') |
熱保護套管材質 | 1.4404 (316L) |
1.4571 (316Ti) | |
Alloy 600 (2.4816)合金 | |
Alloy C276 (2.4819)合金 | |
可選帶涂層 | 未設置 |
過程連接 | 法蘭： |
DN25 PN40 B1 (EN1092) | |
DN40 PN40 B1(EN1092) | |
DN50 PN40 B1 (EN1092) | |
ASME 1" 150 RF (B16.5) | |
ASME 1" 300 RF (B16.5) | |
熱保護套管末端類型 | 直管型 |
縮徑型 | |
錐管型 | |
表面光潔度Ra | 0.8 μm (31.5 μin.) |
工作溫度范圍 | K型： |
-40...1.100 °C | |
(-40...2.012 °F) | |
J型： | |
-40...750 °C | |
(-40...1.382 °F) | |
最大過程壓力（靜壓） | 20 °C時：50 bar (725 psi) |
測量精度 | Cl. 1，符合IEC 60584標準 |
響應時間 | 取決于設置 |
t50 = 6 s | |
t90 = 13 s | |
模塊化溫度變送器 | 是（4…20 mA；HART；PROFIBUS PA；FOUNDATION FIELDBUS） |
防爆認證 | ATEX II |
ATEX IECEx | |
NEPSI | |
IECEx | |
證書 | Gost認證 |
SIL（僅針對變送器） |
德國E+H Omnigrad M TC13模塊式熱電偶溫度計適合各行各業的全面、通用的溫度測量技術
