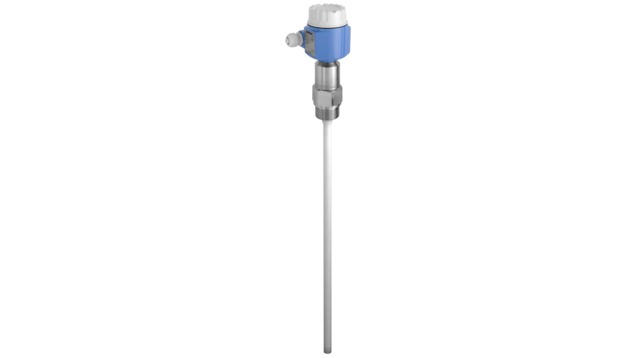

德國E+H 電容液位測量LiquicapFMI51是全絕緣桿式探頭，能夠在多種液體中進行液位監測，在易形成黏附的介質和極高溫度下也能有效測量。測量不受介電常數(dc)的影響。與Fieldgate FXA320 (通過Internet技術遠程查詢測量值)配套使用，Liquicap是庫存管理解決方案的理想選擇。
優勢
符合 IEC 61508標準，可以在功能安全等級為SIL2的安全系統中使用
具有多項證書和通過多種認證，使用可靠，應用廣泛
無需標定(工廠預設置)。測量電導率為100 μS/cm及更高值的介質時，無需標定
過程接液部件采用耐腐蝕的FDA認證材料
通過純文本顯示進行菜單引導式現場設置(可選)
兩級過電壓保護
應用領域
儀表不受介電常數(dc)的影響，液體的電導率為100 μS/cm，且允許測量多種液體，無需重新標定。
過程連接：法蘭和螺紋
過程壓力：-1...+100 bar (+1.450 psi)
測量范圍：0.1...4.0 m (0.3...13 ft)
溫度：-80...+200°C(-112...+392°F)
國際防爆保護認證，溢出保護WHG，SIL，衛生型認證，船級認證
特征與規格
測量原理 | 電容物位儀 |
特點/應用 | 全絕緣桿式探頭，適用標準和嚴苛工況（溫度、過程、黏附） |
界面測量 | 液體/液體界面，含乳液層 |
特點 | 屏蔽段長度 |
工廠標定 | |
響應時間短 | |
電源/通信 | 12...36 DC HART |
PFM | |
測量精度 | 重復性為0.1% |
導電性液體測量的線性誤差 | <0.25% |
環境溫度 | -50...+70°C |
-58...+158°F | |
過程溫度 | -80...200°C |
-112...392°F |
過程壓力（絕壓）/最大過壓限定值 | 真空...100 bar |
(真空...1450 psi) | |
主要接液部件 | 絕緣材料：PTFE、PFA |
316L | |
過程連接 | G1/2、G 3/4、G 1、G1 1/2 /NPT 1/2、NPT 3/4、NPT 1"、NPT1 1/2 |
最小法蘭口徑DN25.../ASME 1".../JIS... |
衛生型過程連接 | Tri-Clamp ISO02852卡箍，無間隙 |
牛奶接頭 | |
齊平安裝 | |
傳感器長度 | 總長度： 6m (20ft) |
屏蔽段長度：最大2m (7ft) | |
最大測量距離 | 0.1...4.0 m |
(0.3...13 ft) |
通信 | 4...20mA HART |
PFM | |
證書和認證 | ATEX、FM、CSA、IEC Ex、TIIS、INMETRO、NEPSI |
安全認證 | 溢出保護WHG |
SIL | |
設計認證 | EN 10204-3.1 |
NACE MR0175 | |
衛生型認證 | 3A、EHEDG |
船級認證 | GL/ ABS/ DNV |
選項 | 分離型外殼 |
氣密探頭密封圈 | |
應用限制 | 與倉頂間隙過小 |
變化，非導電性介質，電導率< 100 μS/cm | |
注意壓力和溫度降低 |
