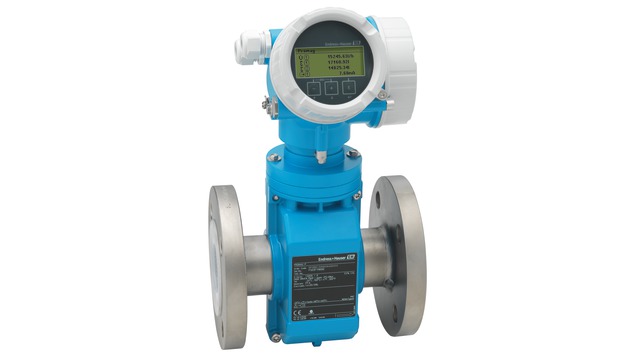

運用廣泛-具備多種接液材質
節能型流量測量-橫截面與管道一致，無壓損
設備接線方便-獨立的接線腔室
操作安全-背光顯示、觸摸控制，無需開蓋操作
免維護- 無可動部件
帶驗證功能 - Heartbeat 技術
應用領域
雙向測量原理不受壓力、密度、溫度和粘度的限制
致力于化工和過程應用中腐蝕性和高溫介質測量
儀表特性
公稱直徑max. DN 200 (8")
適用于防爆場合
PTFE 或 PFA內襯
回路供電技術
堅固的雙腔室外殼
工廠安全性：廣泛的認證 (SIL, Haz. area)
特征和規格
測量原理 | 電磁 |
產品標題 | 真正回路供電技術的流量計。用于化工及過程應用中的高溫、腐蝕性介質測量的專用流量計。 |
傳感器特點 | 應用廣泛：提供多種接液部件材料。節能的流量測量：管道內無其他裝置，無壓損。免維護：無移動部件。公稱口徑：最大DN 200 (8")。所有通用防爆認證。 |
變送器特點 | 儀表接線方便：配備獨立接線腔。操作安全：配備帶觸摸鍵控制的背光顯示單元，無需打開儀表操作。自校驗：Heartbeat Technology（心跳技術）。兩線制回路供電。雙腔室外殼堅固耐用。 |
公稱口徑范圍 | DN 15...200 (½...8") |
接液部件材質 | 內襯：PFA、PTFE |
電極：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金、鉭、鉑 | |
測量變量 | 體積流量、質量流量 |
最大測量誤差 | 體積流量：±0.5 % o.r. ± 2 mm/s (0.08 in/s) |
測量范圍 | 4 dm3...1100 m3/h (1...4850 gal/min) |
最大過程壓力 | PN 40、Cl. 300、20K |
介質溫度范圍 | 硬橡膠內襯：–20...+150 °C (–4...+302 °F) |
聚氨酯內襯：–40...+130 °C (–40...+266 °F) | |
環境溫度范圍 | 碳鋼法蘭：–10...+60 °C (+14...+140 °F) |
不銹鋼法蘭：–40...+60 °C (–40...+140 °F) | |
傳感器外殼材質 | 帶鋁合金AlSi10Mg涂層 |
變送器外殼材質 | 帶鋁合金AlSi10Mg涂層 |
防護等級 | IP66/67，Type 4X |
顯示/操作 | 四行背光顯示，觸摸鍵操作（外部操作） |
通過現場顯示屏和調試軟件設置 | |
提供分離型顯示單元 | |
輸出 | 4‐20 mA HART（無源） |
脈沖/頻率/開關量輸出（無源） | |
輸入 | 無 |
數字通信 | HART、PROFIBUS PA、FOUNDATION Fieldbus |
電源 | 18...35 VDC（4...20 mA HART，帶或不帶脈沖/頻率/開關量輸出） |
防爆認證 | ATEX、IECEx、cCSAus、NEPSI、INMETRO、EAC、TIIS |
其他認證和證書 |
|
產品安全性 | CE認證、C-Tick認證 |
功能安全性 | 功能安全遵循IEC 61508標準，允許在IEC 61511標準規定的安全應用中使用 |
計量認證和證書 | 在認證標定裝置上執行標定（符合ISO/IEC 17025標準） |
Heartbeat Technology（心跳技術）符合ISO 9001:2008標準章節7.6 a的溯源校驗要求（TüV認證） | |
壓力認證和證書 | CRN認證、PED認證 |
材料證書 | 3.1材料證書 |
